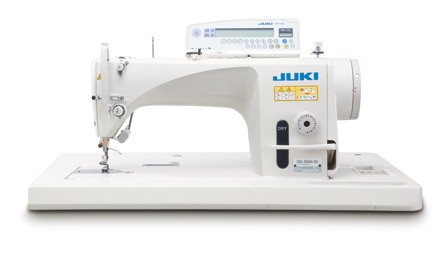

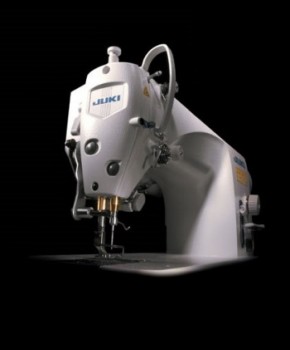

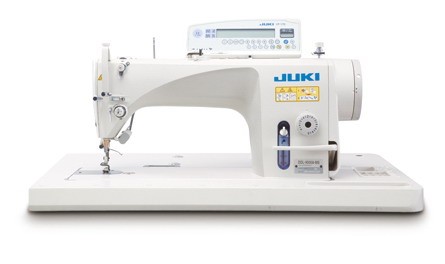

DDL 9000B Masina liniara, cusatura rigida, motor incorporat de viteza mare, cap semi-uscat

DDL-9000B

transport inferior taiere fir direct drive

Descriere:

Masinile pentru cusatura rigida JUKI, cu motor incorporat “Direct Drive” au avut o evolutie crescatoare in ceea ce priveste calitatea acestora. Seriei DDL, cu un design si tehnologie noua, atribuindu-i-se un cap de coasere semi-uscat (fara ungere la partea superioara) a rezultat seria DDL – 9000B.

  • Aria de coasere de sub bratul masinii a fost largita cu 30% fata de o masina conventionala.
  • Eficienta mecanismului de transport a fost imbunatatita cu 50% fata de o masina conventionala.
  • Fenomenul de aparitie a cusaturilor incretite a fost dramatic redus, datorita unei presiuni de presare scazuta.

Detalii tehnice:

Masina liniara de cusut, 1 ac, cusatura rigida, transport inferior, prevazuta cu functii automate de:

  • taiere a firelor;

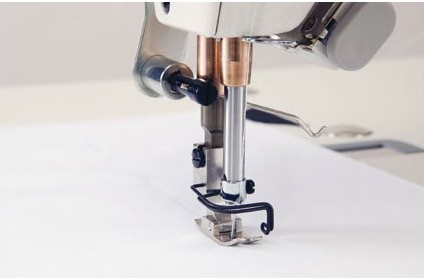

  • ridicare a piciorusului de presare;
  • intarire a cusaturilor la capete;
  • pozitionare a acului;
  • actionarea masinii este efectuata prin motor de curent continuu incorporat in capul de coasere a masinii, actionand in mod direct axul principal, ceea ce confera un nivel de vibratii scazut, un randament crescut al procesului de coasere, un nivel de zgomot scazut si economisirea energiei electrice;
  • lubrifiere automata a masinii in sistem inchis (cu rezervor de ulei) - ungerea este punctiforma si se executa in mod automat periodic doar la graifar si tija acului;

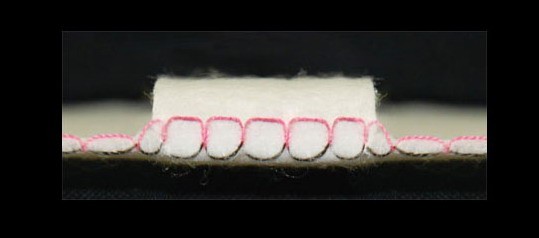

  • capacitate marita de coasere cu 30% fata de o masina conventionala de cusut: datorita sistemului de tensionare, masina este capabila sa execute cusaturi cu o tensiune si uniformitate constanta chiar si la coaserea materialelor in trepte - eficient peste imbinari;
  • mecanismul de ajustare a pasului de cusatura se regleaza in trepte: - cu ajutorul rotitei si al acestui nou mecanism, se regleaza pasul cusaturii foarte fin si cu acuratete marita, permitand alegerea unui pas dorit si nu a unuia fix;
  • dotata cu dispozitiv de introducere a capatului de fir sub material, astfel rezultand pe fata materialului o cusatura curata;
  • mecanism de ajustare micrometrica a distantei dintre piciorusul de presare si placuta transportoare: - ajuta la potrivirea exeacta a acestei distante, functie de material, astfel evitandu-se distrugerea materialelor dificilela contactul cu dintii transportori;
  • panou de comanda extern CP-180A ce usureaza functionaliatea operarii;
  • distanta de la ac la bratul masinii a fost marita pana la 300mm, usurand manevrarea produselor voluminoase;
  • dispozitiv de infasurare a firului pe mosorel - incorporat in capul de coasere;

    • Model

    DDL-9000B-MA

    DDL-9000B-DS
    DDL-9000B-MS
    DDL-9000B-SS

    DDL-9000B-SH

    Aplicatie

    A: Materiale subtiri

    S: Materiale medii

    H: Materiale groase

    Sistemul de ungere

    S: ungere punctuala,
    M: cap semi uscat, D: cap complet uscat

    S: ungere punctuala

    Viteza maxima

    DS: 4,000rot/min, MA/MS/SS: 5,000rot/min

    4,500rot/min

    Lungime max. pas

    4mm

    5mm

    Inaltime ridicare piciorus

    max: 15mm

    Sistemul acului

    DB×1 (#9) #8#11,
    134 (Nm65) Nm60Nm75

    DB×1 (#11) #9#18,
    134 (Nm75) Nm65Nm110

    DB×1 (#21) #20#23, 134 (Nm130) Nm125Nm160
